云境天合礦山環境傳感器安全項目：通過監測多類環境參數保障礦山生產安全【型號：TH-WFB5，物聯網一體化設備，云境天合支持定制服務】云境天合礦山環境傳感器以多參數實時監測為核心，構建起覆蓋礦山全場景的安全防護體系。其集成風速、風向、溫度、濕度、大氣壓力等基礎氣象要素監測功能，并可擴展有害氣體濃度（如CO、CH?）、氧氣濃度、粉塵濃度等關鍵參數檢測，形成“氣象+環境"綜合監測網絡。設備采用超聲波測風技術，無啟動風速限制且抗電磁干擾能力強，確保在提升機、通風機等大型設備運行環境下穩定工作；電容式濕度傳感器與壓阻式氣壓傳感器結合，實現高精度數據采集，為井下通風系統優化、瓦斯泄漏預警提供可靠依據。防爆設計方面，設備外殼采用高強度不銹鋼或ASA工程塑料，通過本質安全型防爆認證，即使遭遇電火花或高溫表面也不會引發二次爆炸，配合隔爆型電路設計，全面適應煤礦、金屬礦等易燃易爆場景。通過實時追蹤環境參數變化，傳感器可提前識別暴雨、泥石流等自然災害風險，輔助礦山制定應急預案，同時為邊坡穩定性監測、采空區沉降預警等地質災害防范提供數據支撐，推動礦山安全生產向智能化、主動化方向升級。

一、產品簡介

我司作為專業研發生產銷售一體化防爆氣象傳感器的企業，一直致力于微型氣象儀和氣象環境解決方案推廣應用。具有完整的生產鏈、實力雄厚的技術團隊和全面的營銷團隊，我們研發生產的超聲波防爆風速風向儀、防爆五要素微氣象儀等氣象產品，已廣泛應用到化工廠、油庫、隧道、礦井等領域，客戶遍布全國各地，并取得了良好的社會效益和經濟效益。

與傳統的微型氣象儀相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

WFB5型防爆五要素微氣象儀創新性地將風速、風向、溫度、濕度、大氣壓力通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將五項參數一次性輸出給用戶。

二、產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

3、風速、風向、溫度、濕度、大氣壓力五要素一體式☆

4、采用傳感技術，實時測量，無啟動風速☆

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持?jǐn)?shù)據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

三、技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；

3、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；

4、空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；

5、大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

7、生產企業具有計算機軟件注冊證書☆

8、生產企業為3A信用企業☆

9、生產企業具有Ex ia IIC T6 Ga高等級防爆證書☆

四、產品尺寸圖

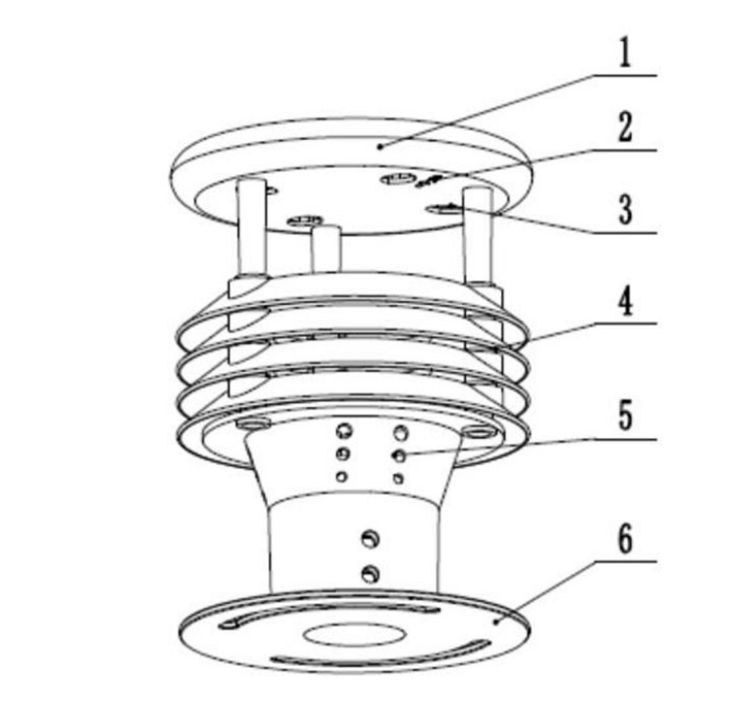

五、產品結構圖

1、控制電路

2、指北箭頭

3、超聲波探頭

4、百葉箱

5、溫度、濕度、氣壓監測位置

6、底部固定法蘭

※此產品可選配電子羅盤、GPRS(內置)/GPS（二選一）

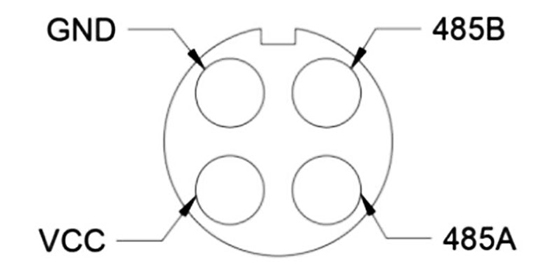

六、產品接線定義

VCC：棕色，GND：黑色，485A：綠色，485B：藍色

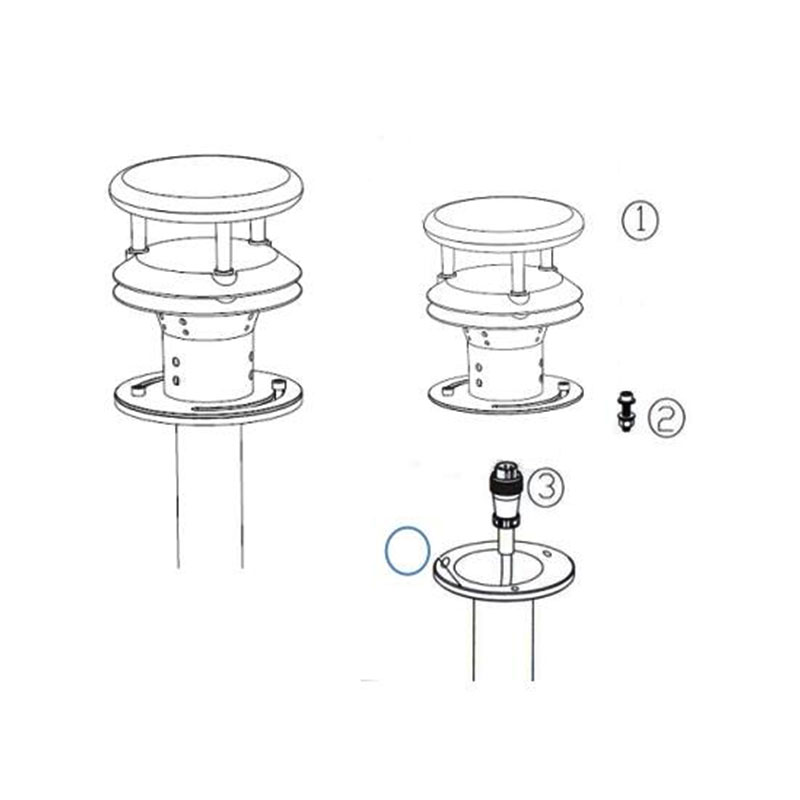

七、法蘭盤固定方式

1、微氣象儀
2、固定螺釘
3、通信電纜+航插

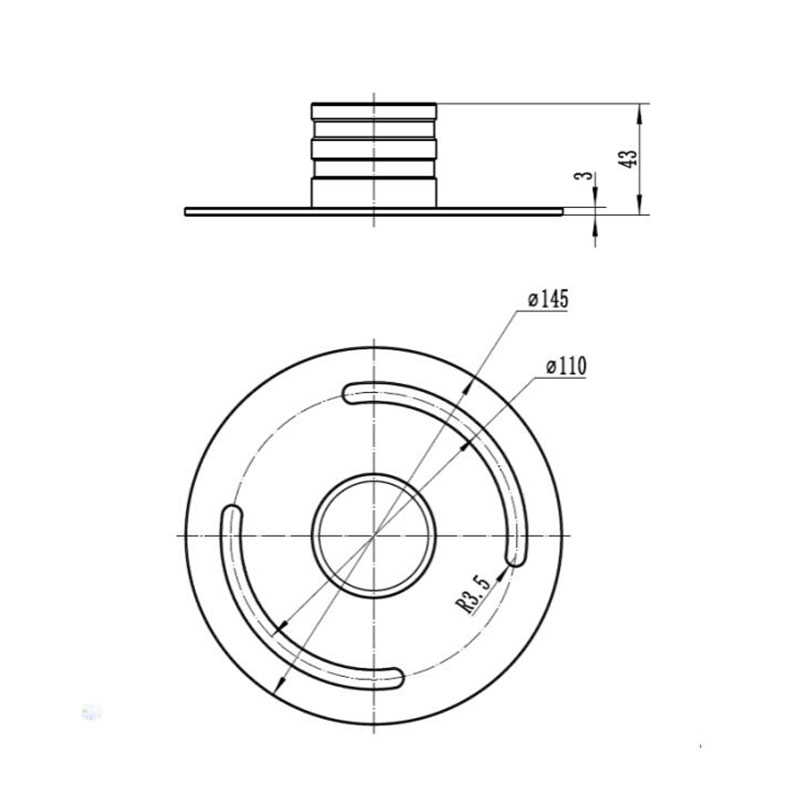

法蘭盤尺寸
